CAD2004三维制图步骤详解

CAD作为一款功能强大的专业制图软件，在工程设计和三维建模领域具有重要应用价值。针对软件版本较经典的CAD2004，许多用户在三维制图操作上存在疑问，本文将系统讲解三维建模的具体实施步骤，帮助使用者快速掌握核心功能。

CAD2004三维制图操作指南

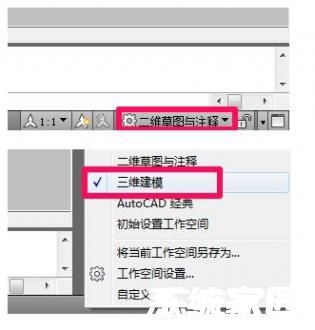

步骤一：启动软件后需切换工作界面，在界面右下角找到"二维草图与注释"下拉菜单，选择"三维建模"工作空间。该操作将激活三维建模专用工具栏，为后续操作提供必要的功能面板支持。

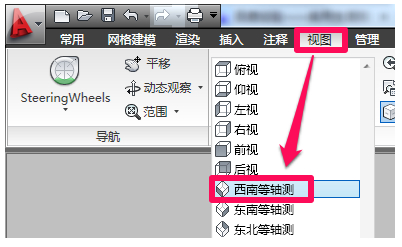

步骤二：调整视图坐标系是三维建模的基础，通过顶部菜单栏依次选择"视图"-"三维视图"-"西南等轴测"。该视图模式可清晰展示三维坐标系各轴向，便于准确观察模型的空间结构。

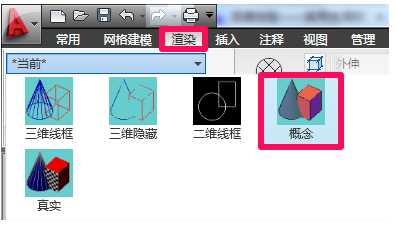

步骤三：优化视觉显示效果，建议在"渲染"菜单栏内选择"概念"视觉样式。此模式通过实体着色和边缘高光处理，使三维模型的结构特征更易辨识，特别适合复杂模型的细节观察。

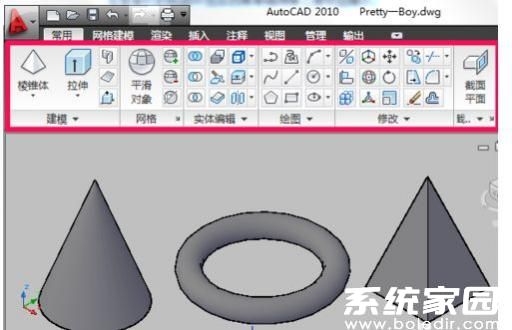

步骤四：核心建模操作需配合多种建模工具，重点掌握以下功能组合：

1. 基础几何体创建：使用"建模"工具栏中的长方体、圆柱体等基本体素工具

2. 二维转三维功能：通过"拉伸"命令可将平面图形转换为三维实体

3. 布尔运算应用：利用并集、差集、交集实现复杂结构建模

4. 坐标系统调整：灵活切换UCS坐标系完成多角度建模

在实际操作过程中需注意：三维建模前应规划好建模顺序，合理使用图层管理功能；进行复杂模型构建时，建议采用分部件建模再组合的方式；保存文件时建议同时保留二维线框和三维实体两种显示模式。

通过上述系统化的操作流程，配合软件自带的实体编辑工具，使用者可逐步掌握CAD2004三维建模的核心技术。建议通过简单几何体练习熟悉工具特性，再逐步过渡到复杂机械零件的建模实践。
